ПАК "ЭлСи-АТО-АЗС"

В зависимости от конфигурации АЗС

На заказ

Программно-аппаратный комплекс автоматизации технологического оборудования АЗС «ЭлСи ATO АЗС»

Автоматизация технологического оборудования (АТО) - это важнейший пункт при проектировании или реконструкции АЗС, так как вопрос надёжности и безопасности на АЗС является ключевым. Представляем вашему вниманию нашу систему автоматизации "ЭлСи-АТО-АЗС", в которой предусмотрен полный комплекс мер, обеспечивающий контроль параметров технологического процесса, сигнализацию отклонения параметров от их нормальных значений, автоматическое и дистанционное управление исполнительными механизмами, систему противоаварийной защиты и сигнализации/

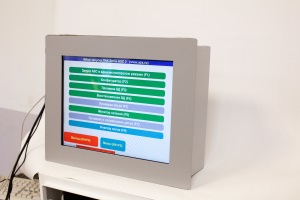

ПАК "ЭлСи-АТО-АЗС" реализована на базе панельного компьютера "Гранит ПК10" с ОС Windows и коммутатора "КОММ-8", выполняющего функцию устройства связи с объектом. Все изделия производства Электронные Системы, РФ.

Таких систем уже установлено более 50 в регионах РФ и ближайшего зарубежья.

Система разработана для операторных АЗС, поэтому имеет хороший интерфейс пользователя (голосовое и звуковое оповещение, вывод графики, сенсорное управление). В состав ПО системы входит так же передача данных в диспетчерский пункт и удаленное администрирование системы. На установленном в настоящее время оборудовании для передачи данных используется GSM канал.

Благодаря ПАК "ЭлСи-АТО-АЗС" на каждом объекте регистрируются все события происходящие в системе. Эти данные собираются в офисную (диспетчерскую) базу данных. По этим данным создаются статистические отчёты о работе оборудования, производится планирование профилактических работ служб технического обслуживания.

Кроме того мы используем удаленное администрирование системы. В состав "Гранит ПК10" входит GSM модем с нашей SIM картой. Таким образом мы получаем всю информацию по работе технологического оборудования на свой сервер.

Также наша система подходит под объекты, которые работают в безоператорном режиме с помощью установки Web сервера на ПК и организации интернет доступа из диспетчерской непосредственно из браузера.

Резюмируя, мы имеем следующие преимущества ПАК "ЭлСи-АТО-АЗС":

·Неограниченные возможности по расширению функциональности системы и подключению нового дополнительного оборудования;

·Гибкий, быстро настраиваемый интерфейс пользователя, широкие возможности использования графических изображений (вывод схем,таблиц,фото,карт);

·Голосовое и звуковое оповещение о критических или технологических событиях на объекте;

·Регистрация всех событий и передача данных в диспетчерский пункт обслуживающего подразделения;

·Удаленное администрирование системы при изменении конфигурации объекта.



Общее технологическое описание

АЗС осуществляет технологические операции по приему, хранению и заправке транспортных средств жидким моторным топливом (ЖМТ).

Основные функции ПАК "ЭлСи-АТО-АЗС":

·Контроль параметров технологических процессов;

·Сигнализация отклонения параметров от их нормальных значений;

·Автоматическое управление исполнительными механизмами;

·Система противоаварийной защиты и сигнализации;

·Отслеживание действий обслуживающего персонала АЗС;

·Сбор статистических данных и их передача в центральный офис.

В систему автоматизации входят:

·Система измерения и контроля уровня и плотности в резервуарах ЖМТ

Предназначена для предотвращения переполнения резервураров хранения ЖМТ.

Система работает с датчиками предельного уровня ПМП и с измерительными системами Струна и Veeder-Root.

Обеспечивает автоматическое закрытие клапана в узле слива при достижении уровня 95% в резервуаре ЖМТ.

·Система контроля заземления АЦ ЖМТ

Предназначена для контроля присоединения АЦ к заземлителю и блокировки перелива ЖМТ из АЦ в резервуары если заземление не произведено.

·Система автоматического контроля работы дыхательных клапанов

Предназначена для своевременного обнаружения неисправностей дыхательных клапанов.

Обеспечивает автоматическое закрытие клапана в узле слива и остановку насоса выдачи при обнаружении неисправности дыхательного клапана.

·Система контроля герметичности межстенного пространства

Предназначена для постоянного автоматического контроля герметичности межстенного пространства двустенных резервуаров.

Обеспечивает автоматическое закрытие клапана в узле слива и остановку насоса выдачи при обнаружении нарушения герметичности резервуара.

·Система определения довзрывных концентраций углеводородов

Предназначена для непрерывного автоматического контроля довзрывной концентрации паров бензинов и дизельного топлив в шахтах технологических отсеков резервуаров, поддонов ТРК.

·Система контроля уровня в резервуаре аварийных проливов

Предназначена для своевременного обнаружения предельного уровня в резервуаре аварийных проливов.

·Система контроля температуры в помещении регистрационной аппаратуры

Предусматривает контроль превышения заданной величины температуры в помещении регистрационной аппаратуры.

·Регистрация действий обслуживающего персонала и состояния оборудования

Все события, происходящие в системе, включая действия персонала, сохраняются в компьютере и передаются по каналам связи в управляющий офис.



*Другие системы по согласованию с заказчиком



Поддерживаемое технологическое оборудование:

·Датчики предельного уровня ЖМТ в резервуарах (90, 95%);

·Датчики минимального уровня ЖМТ в резервуарах;

·Датчики подтоварной воды в резервуарах;

·Датчики дыхательных клапанов;

·Датчики разгерметизации резервуаров;

·Датчик заземления автоцистерны;

·Сирена пожарной сигнализации;

·Кнопка и лампочка авария;

·Датчик переполнения аварийного резервуара;

·Датчики взрывоопасной концентрации паров ЖМТ.

Поддерживаемые исполнительные механизмы:

·Насосы ТРК;

·Клапаны слива;

·Задвижки переключения стоков.


Если вы хотите приобрести наше электронное оборудование, или получить дополнительную информацию, вы можете связаться с нашими менеджерами по телефону: (4842) 565-118, или написать нам на info@azs.ru
